近年來，建筑施工領域溝槽坍塌事故多發頻發，受到行業主管部門高度關注。受施工環境限制，溝槽開挖多為直立開挖，若防護不當，極易發生坍塌，造成人員傷亡，破壞周邊既有建筑、管線和道路路基，社會影響較大。結合現場實踐應用案例，本期推廣【最佳實踐】箱式支護系統，相較于鋼板樁支護和放坡開挖，具有經濟、環保、便攜、高效、靈活多用的特點。

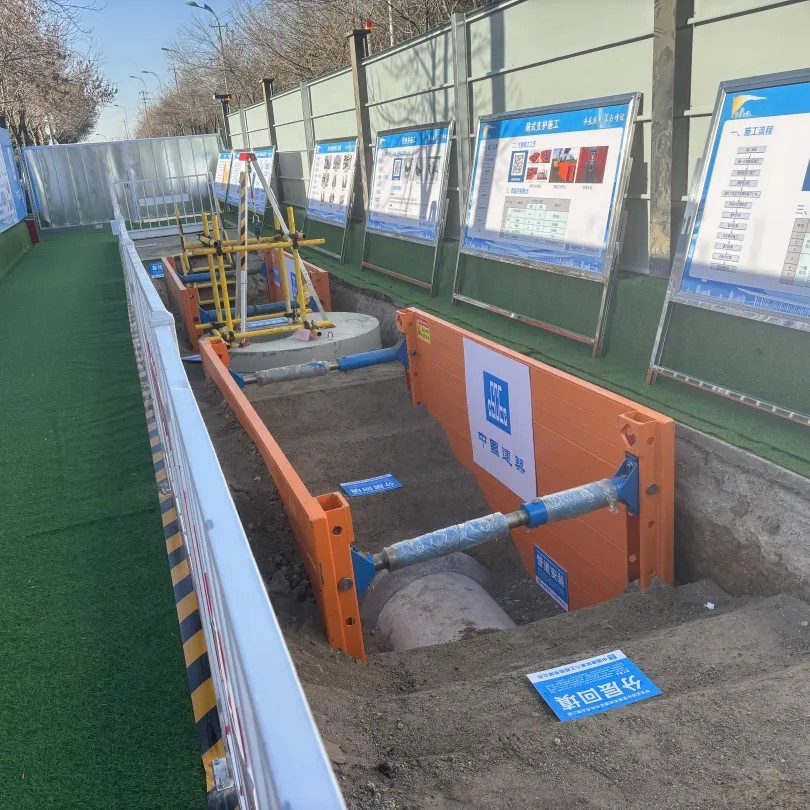

箱式支護系統應用場景廣泛，地質條件和土壤能夠保證支護系統放置在預挖的溝槽中，起到臨時穩定、適用。

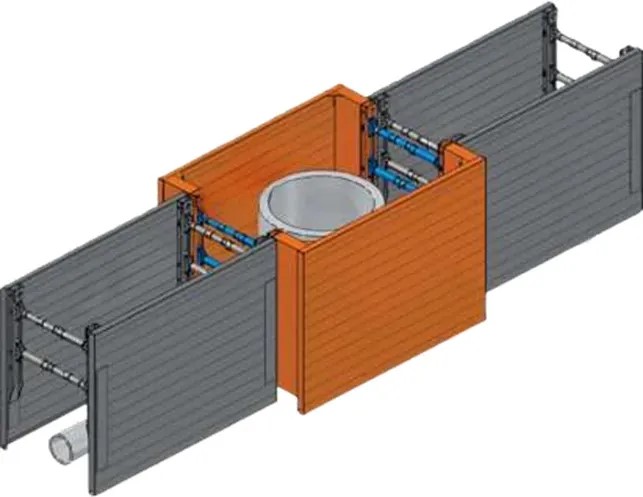

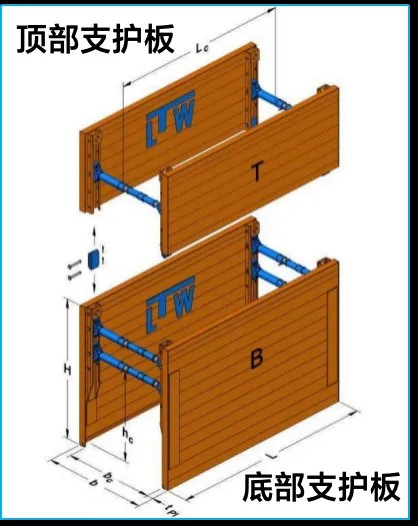

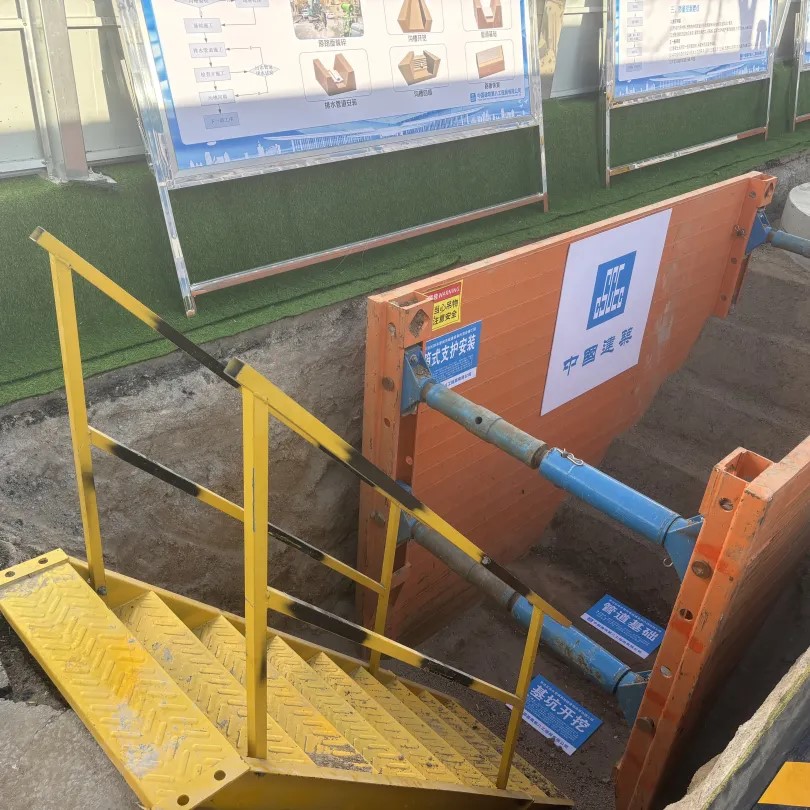

常見箱式支護系統，最大支護深度為3m，支護寬度為1.2m—4m，鋪設最大管道直徑為1.54m。分為頂部支護板和底部支護板兩個部分，頂部支護板由2塊長3m高1.33m厚100mm鋼支護板、2根長4m鋼支撐（可伸縮）、2個定位鋼銷、2個卡扣組成，組裝完成大概0.75噸；底部支護板由2塊長3m高2.36m厚100mm鋼支護板、4根長4m鋼支撐（可伸縮）、4個定位鋼銷、4個卡扣組成。
施工方法

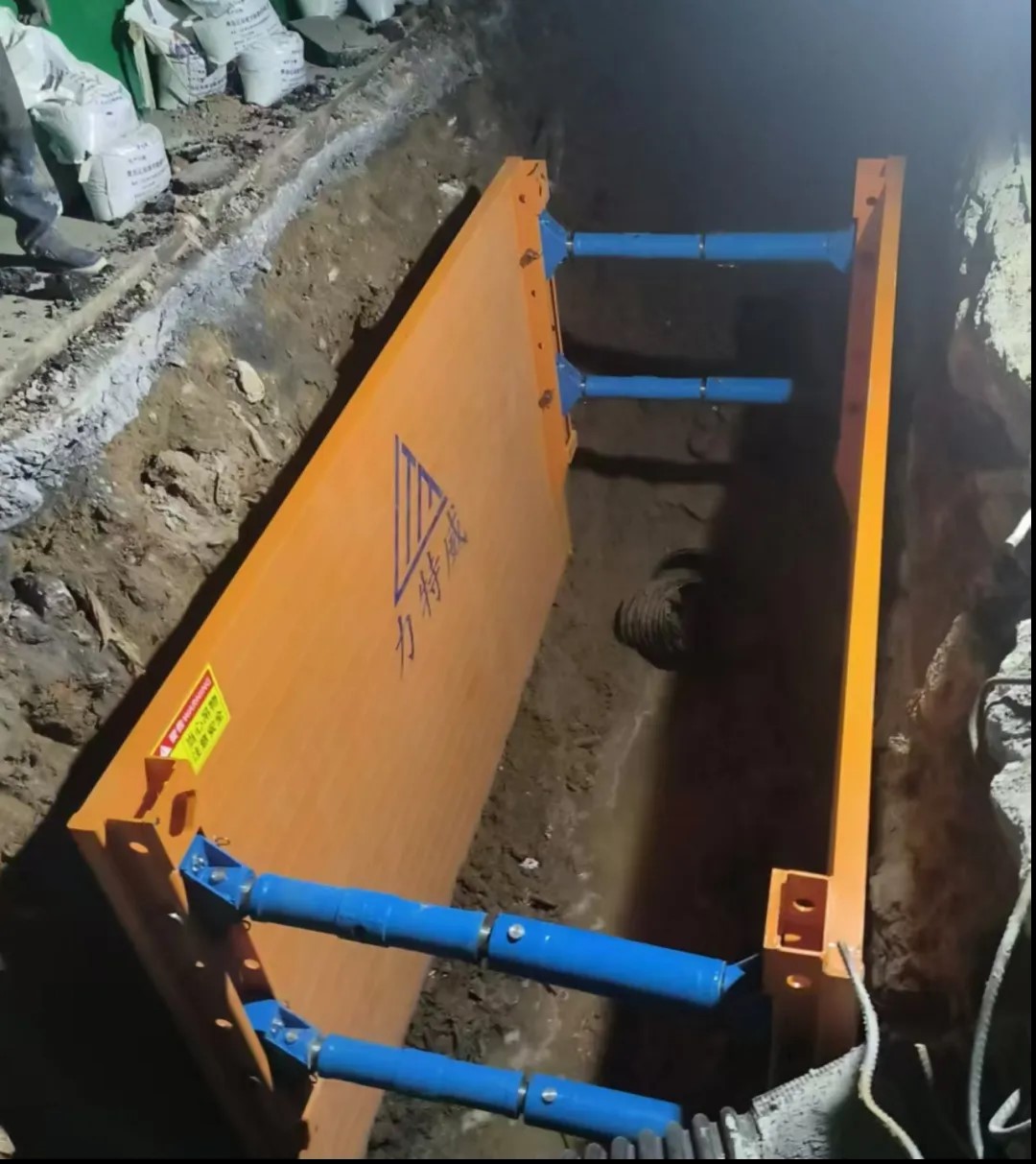

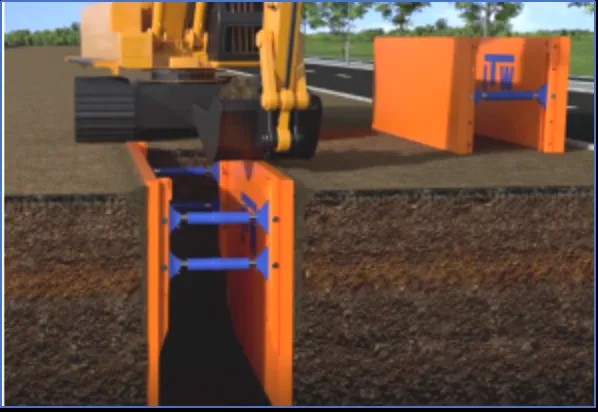

以3米為一段進行溝槽開挖，溝槽開挖完成后，利用汽車吊將已經安裝完成的3m模塊支護箱，放入溝槽內。

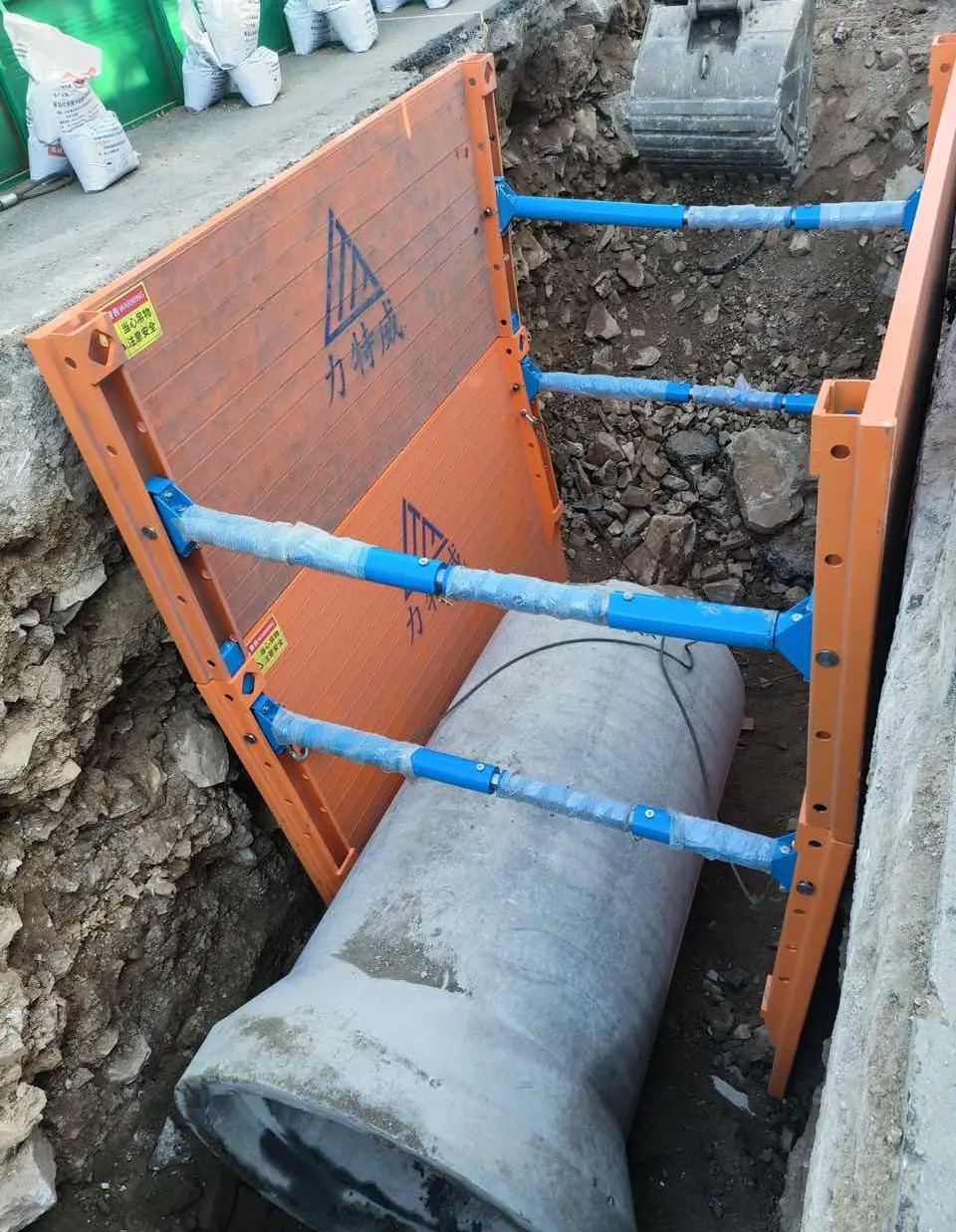

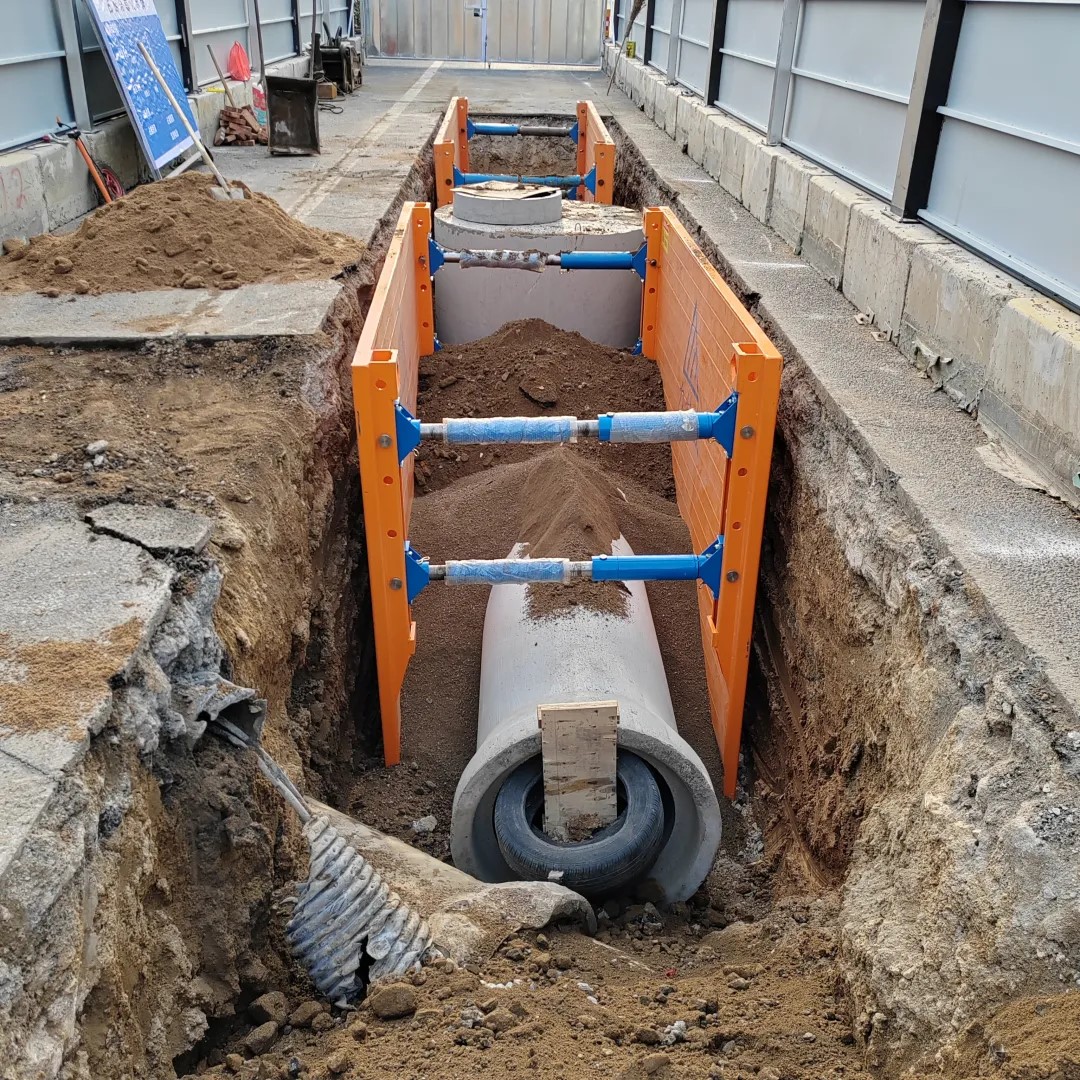

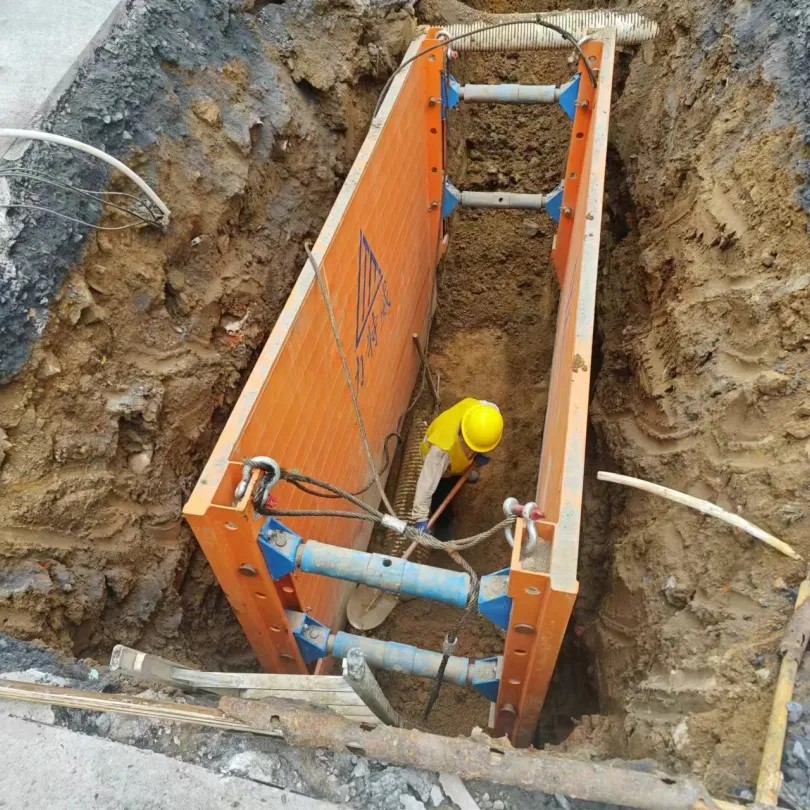

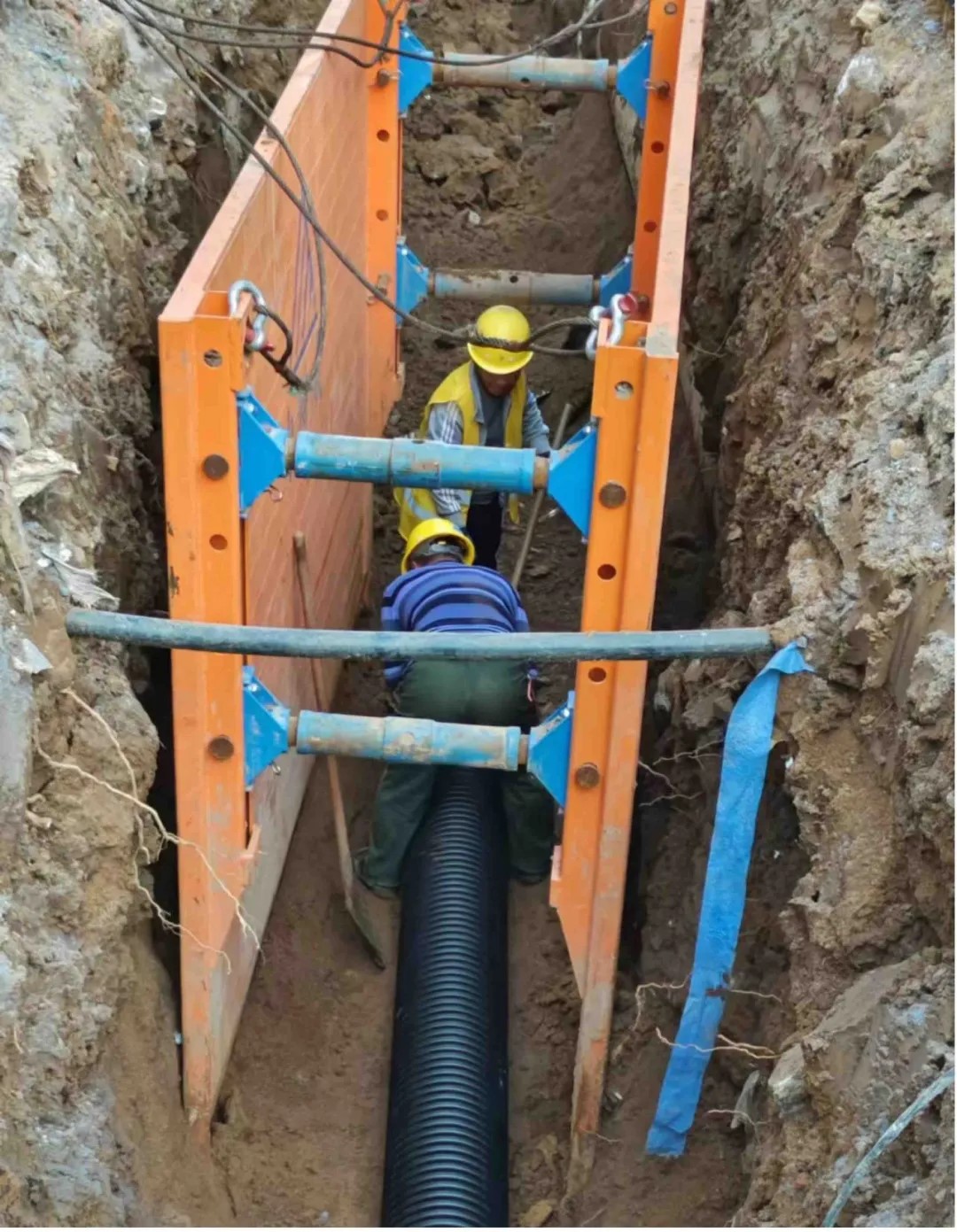

將管道通過支撐中間位置放入溝槽底部，并按照施工要求對其進行對接、位置調整等管道安裝工作，作業人員始終在箱式支護內進行作業，自身安全得到有力保障。

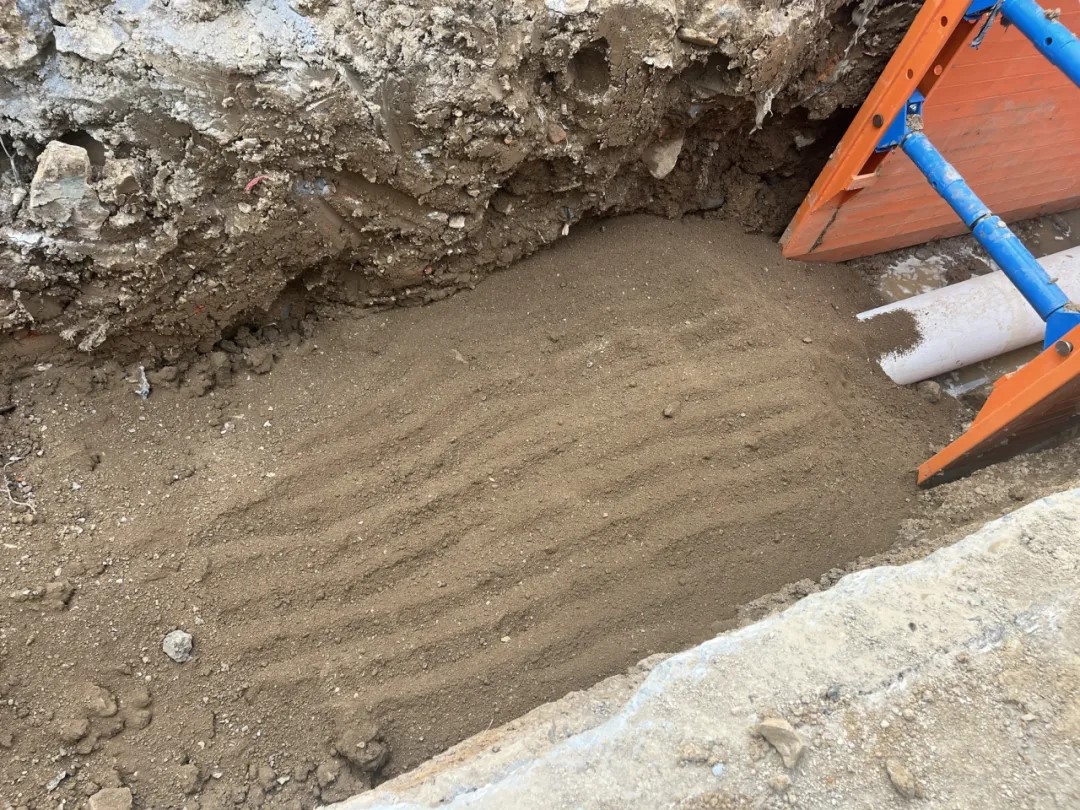

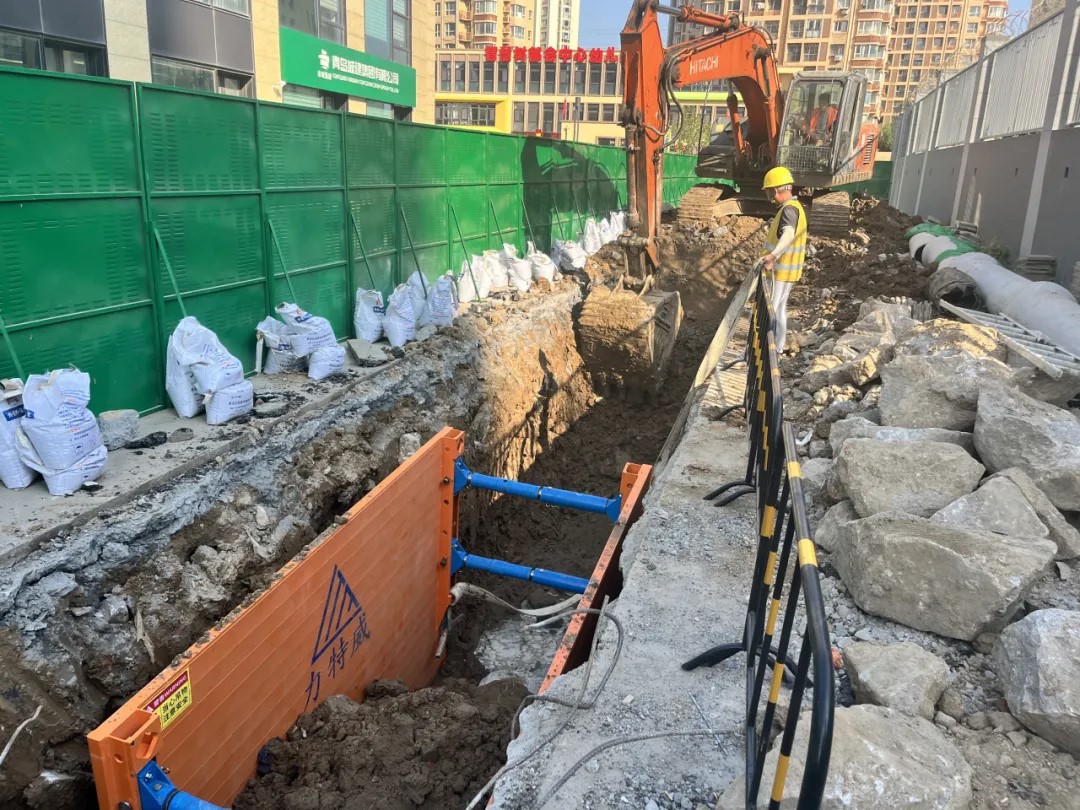

管道安裝完成并回填完畢后，利用挖機拖拽本節支護系統移動至下一段3m施工，循環施工直至全路程施工完畢。
針對放坡開挖、鋼板樁支護以及箱式支護三種施工方案依據實施情況進行定性定量評價，箱式支護從安全可靠性、工期、環境影響、場地要求、成本等方面評價均為最優：
該箱式支護系統大大降低了管溝槽塌方的風險，工人在支護系統內施工安全更有保障。
該箱式支護系統費用大大降低，對比拉森鋼板樁支護費用節省約67%，與放坡開挖成本持平。
該箱式支護系統施工噪音小，不會影響周邊建筑物的結構穩定及周邊居民的日常生活。
該箱式支護系統能縮短施工周期，減少了打樁，做支撐，拔樁等工藝流程。
該箱式支護系統相較于傳統的鋼板樁，整體運輸和存儲尺寸更小，節約了存儲和運輸費用。
該箱式支護系統相比傳統拉森鋼板樁能減少多頻次的起重吊裝、圍檁焊接等高風險作業。
風險及管控措施
【風險描述】
主要構配件材質風險：支護鋼板、鋼支撐、定位銷軸、卡扣等構件存在可見裂紋、嚴重銹蝕、塑性變形、開焊。
?【防范措施】
?加強進場前的驗收：重點關注設備結構件，查看檢測報告，對各構件進行復測，核查相應產品合格證，使用過程中，應定期檢查。
【風險描述】
1、?機械故障風險?：在箱式支護組裝過程中，機械設備如起重吊車等可能出現故障，導致事故發生? 。
2、?操作不當風險?：操作人員如果未經過專項安全教育培訓或操作不當，可能導致設備損壞或人員受傷? 。
3、?環境因素風險?：惡劣天氣下，如大風、雨霧、冰雪等會影響施工安全。
?【防范措施】
1、完善專項施工方案，在基坑、邊坡、管溝槽開挖方案內明確設備使用要求以及關鍵環節安全技術保障措施。
2、?設備檢查和維護?：在作業前對機械設備進行全面檢查，確保其處于良好工作狀態。定期對設備進行維護和保養，防止機械故障。?
3、?人員培訓?：所有操作人員必須經過專項安全教育培訓后才能上崗，確保操作人員具備足夠的安全意識和操作技能，建立完善的安全管理制度，明確操作規程和安全標準，確保每個環節都符合安全要求。
4、?環境監測?：在大風、雨霧、冰雪等惡劣天氣條件下，應避免冒險作業。
5、?應急預案?：制定應急預案，包括應急救援措施和設備，確保在發生事故時能夠迅速應對? 。
【風險描述】
1、?高處墜落風險?：箱式支護作業常常在較深的管溝槽內進行，操作人員在施工過程中易造成墜落至基坑內風險。
2、?物體打擊傷害?：支護工作地點通常在建筑施工現場，在吊運支護系統到下一作業位置時，易造成物體打擊傷害? 。
3、?塵土、毒氣、有害物質危害?：支護工作場所通常處于管溝槽等復雜環境，易受到塵土、有害氣體及有害物質的危害? 。
?【防范措施?】
1、?規范作業?：基坑周邊搭設臨邊防護，操作工程中嚴禁無關人員進入作業區域。?
2、?防護措施?：在吊運工程中設置安全警戒線，作業區域進行封閉，安排專人進行旁站監督。
3、應急防護?：現場配備必要的氣體檢測、機械通風、呼吸防護及應急救援設施設備。工作場所定期進行通風、凈化，降低環境中的塵土、有害氣體及有害物質的濃度，減少對操作人員的危害? 。
